產品型號：
CT-3804產品特點：
◆ 模塊支持 4 通道熱電偶信號采集 ◆ 模塊帶有 4 個模擬量指示燈 ◆ 模塊支持 9 種常規熱電偶溫度測量 ◆ 模塊內部總線和現場現場輸入采用磁隔離 ◆ 模塊輸入通道支持 TVS 過壓保護 ◆ 24 位 ADC 分辨率(Σ-δ 型)

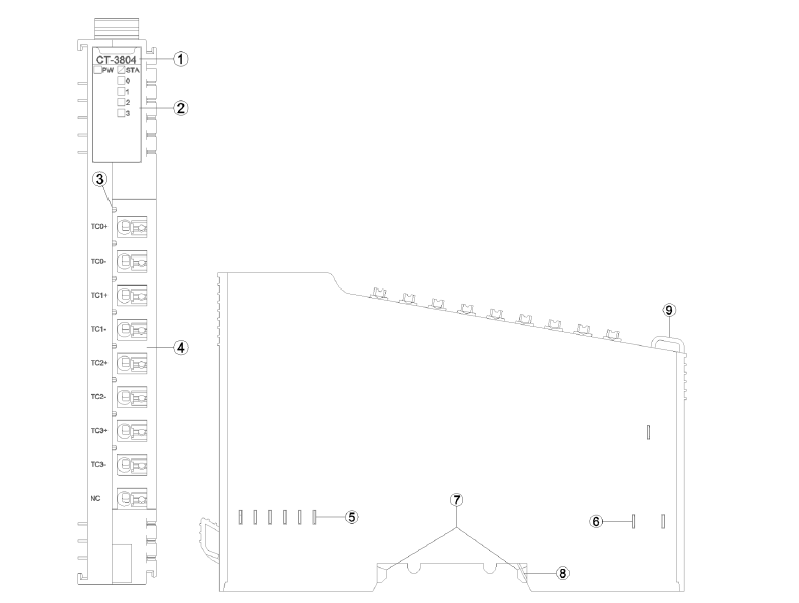

① 模塊型號
② 狀態指示燈
③ (無)
④ 接線端子和標識
⑤ 內部總線
⑥ 現場電源
⑦ 卡扣
⑧ 接地彈片
⑨ 線束固定
產品特點
◆ 模塊支持 4 通道熱電偶信號采集
◆ 模塊帶有 4 個模擬量指示燈
◆ 模塊支持 9 種常規熱電偶溫度測量
◆ 模塊內部總線和現場現場輸入采用磁隔離
◆ 模塊輸入通道支持 TVS 過壓保護
◆ 24 位 ADC 分辨率(Σ-δ 型)
通用參數
功率：Max.50mA@5.0Vdc
隔離：I/O 至內部總線：磁隔離(2.5KVrms)
現場電源：未使用 接線 I/O
接線：Max.1.5mm2(AWG 16)
安裝方式：35mm 導軌安裝
尺寸：115*14*75mm
重量：65g
環境參數
工作溫度：-40~85℃
環境濕度：5%~95% RH(無冷凝)
防護等級：IP20
輸入?yún)?shù)
通道數：4 通道
指示燈：4 個輸入指示燈
傳感器類型：J / K/ E / T / S / R / B / N / C 型熱電偶
采集精度：±0.3%滿量程，@25℃ ±0.5%滿量程，@-40~85℃
單通道采樣速率：50Hz(最大值)
測 量 范 圍 ℃
J 型：-210~1200℃
K 型：-270~1370℃
E 型：-270~1000℃
T 型：-270~400℃
S 型：-50~1760℃
R 型：-50~1760℃
B 型：0~1820℃
N 型：-270~1300℃
C 型：0~2320℃
數據格式：16 位有符號整型(Integer)
