多層電氣安裝用接線端子-2003-7646

    產品簡介：

    多層電氣安裝用接線端子; 帶有操作孔; 2.5 mm2; N/L/PE; Push-in CAGE CLAMP?; 2,50 mm2; 灰色
電氣參數
Ratings per IEC/EN
額定電氣參數(注)電位對地
額定電壓(III/3)250 V
額定浪涌電壓(III/3)4 kV
額定電流24 A
額定電氣參數(注) 2電位間
額定電壓(III/3) 2400 V
額定浪涌電壓(III/3) 26 kV
額定電流232 A
圖例(額定電氣參數)(III / 3) ? 過電壓類別III/污染等級3
接線參數
連接技術 直插型籠式彈簧接線單元(Push-in CAGE CLAMP?)
執行類型 推入式
操作工具
可連接導線材料 銅
額定導線截面積 2.5 mm2
單股導線 0.25 … 4 mm2 / 22 … 12 AWG
單股導線；可直接插入 0.75 … 4 mm2 / 18 … 12 AWG
細多股導線 0.25 … 4 mm2 / 22 … 12 AWG
細多股導線；加有帶絕緣護套的冷壓接頭 0.25 … 2.5 mm2 / 22 … 14 AWG
細多股導線；加有冷壓接頭；可直接插入 1 … 2.5 mm2 / 18 … 14 AWG
說明(導線截面積) 橫截面較小的導線也可以直接插入,具體取決于導線特性。
剝線長度 10 … 12 mm / 0.39 … 0.47 英寸
連接點總數 5
電位總數量 3
層數 3
接線類型 正面接線

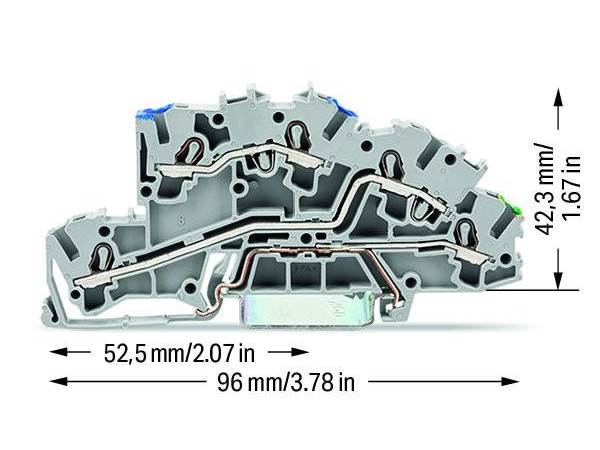

Geometrical Data
寬度 5.2 mm / 0.205 inch
高度 96 mm / 3.78 inch
以DIN導軌的上邊線為基準的深度 42.3 mm / 1.665 inch
機械參數

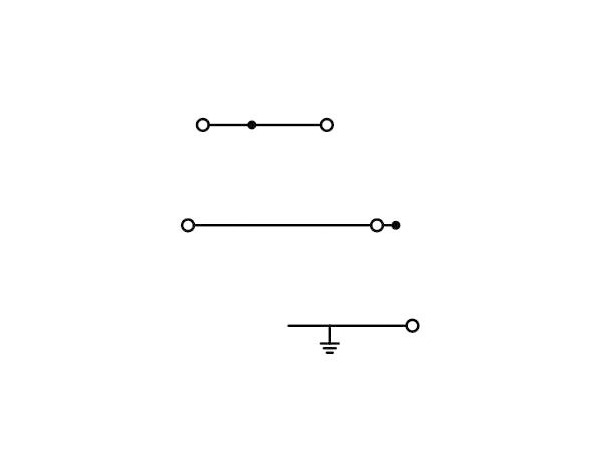

電位標記 N/L/PE
設計 彎角型
安裝方式 DIN-35型導軌
標記位 中央/側面標記位
材料參數
顏色 灰色
絕緣材料 尼龍66 (PA 66)
火災荷載 0.245 MJ
重量 16.3 g
商業數據
Product Group 22 (TOPJOB S)
包裝類型 BOX
原產國 DE
GTIN 4044918925617
海關稅號 85369010000
